Losacero 36/30
Losacero 36/30 Es un sistema desarrollado para uso en losas de entrepisos metálicos en edificios. Sus componentes básicos son: Lámina acanalada con indentaciones (Losacero), Concreto (f´c=200 kg/cm2), malla electrosoldada (refuerzo por temperatura) y como accesorio opcional los conectores de corte para el efecto de viga compuesta o para incrementar la capacidad propia de la losacero. Por su peralte permite utilizar claros más grandes sin requerir apuntalamiento temporal en el momento de colocación del concreto así como para la etapa de servicio. Detalles Caracteristicas Usos Especificaciones Descargas Perfil Geometrico Lamina Losacero 36/30 Poder cubriente: 914.40 mm (36 plg) Peralte: 7.62 cm (3 plg) Acabados: Zintro Y Zintro-alum. Largos: mínimo 2.44m y máximo 12m para facilidad de transporte. Entrepisos de centros comerciales, edificios corporativos, estacionamientos, hoteles, hospitales, etc. La Lámina acanalada Losacero 36/30 cumple tres funciones básicas: a) Plataforma de trabajo en la etapa de instalación, b) Cimbra permanente en la etapa…
TRD-91.5
TRD 91.5 El acanalado trapezoidal TRD-91.5 es un producto fabricado en Planta mediante una roladora estacionaria a partir de rollo de acero Ternium Zintro, Ternium Zintro Alum o Ternium Pintro, cuya geometría cumple con las dimensiones establecidas por el SDI (Steel Deck Institute) para el perfil denominado “Wide Rib” o Type B, y el Estándar ANSI/SDI-RD1.0. Este producto es estibable (anidable) y por lo tanto traslapable. Detalles Caracteristicas Usos Especificaciones Descargas Excelente capacidad estructural Cumple con los criterios SDI para perfil “Wide Rib” o Type “B”. Poder cubriente: 914.4 mm (36″) Disponible en calibres 20 y 22 Cal. 18 solo bajo consulta técnica. Longitudes desde 2440 mm(8’), hasta 12000 mm (~40′) Este producto está destinado exclusivamente para uso como sustrato resistente (deck) en la construcción de “Cubiertas Compuestas”. No deberá de utilizarse este producto como acanalado de fijación expuesta como impermeabilización a menos que se traslape una cresta completa. También…
TR-100 / 35
TRN 100/35 El acanalado trapezoidal TRN-100/35 es un producto fabricado en Planta mediante una roladora estacionaria a partir de rollo de acero Ternium Zintro, Ternium Zintro Alum o Ternium Pintro. Este producto es estibable (anidable) y por lo tanto traslapable. Detalles Caracteristicas Usos Especificaciones Descargas Excelente capacidad estructural y de desagüe. Pendiente mínima recomendada del 6%. Aprobación Factory Mutual. Doble canal antisifón. Disponible en calibres 24 y 26 Longitudes desde 1830 mm (6’), hasta 12000 mm (~40 ́) Para longitudes especiales favor de contactar a su ejecutivo de ventas o al Depto.de Ingeniería de Producto. Este producto está dirigido a utilizarse en Cubiertas de Naves Industriales donde se requiere resistencia estructural y/o diseñar con pendientes bajas. Se aplica también en Bodegas y Fachadas Industriales, horizontales y verticales. 1. (*) Separación entre apoyos máxima recomendada para una carga de 100 Kg. alcentro del claro hasta un claro de 2 mts. Claros…
Losacero 15
Losacero 15 Losacero 15 es un sistema desarrollado para uso en losas de entrepisos metálicos en edificios, optimiza el tiempo de construcción al eliminar el uso de cimbra tradicional, ya que permite colar simultáneamente el entrepiso y azotea, traduciéndose todo esto en ahorros de tiempo y dinero en sus obras. Sus componentes básicos son: Lámina acanalada con indentaciones (Losacero15), Concreto (f´c=200 kg/cm2), malla electro-soldada (refuerzo por temperatura) y como accesorio opcional los conectores de corte para el efecto de viga compuesta o para incrementar la capacidad propia de la losacero. El diseño de este acanalado ofrece una apariencia mas estética y sobre todo en su aplicación aparente. El ahorro en volumen de concreto es otro factor importante tanto por costo así como por peso total del sistema. Es estibable (anidable) y traslapable y por consiguiente se optimiza el espacio en el transporte y en el sitio de construcción. Detalles Caracteristicas…
Losacero 25
Losacero 25 Losacero 25 es un sistema desarrollado para uso en losas de entrepisos metálicos en edificios, optimiza el tiempo de construcción al eliminar el uso de cimbra tradicional, ya que permite colar simultáneamente el entrepiso y azotea, traduciéndose todo esto en ahorros de tiempo y dinero en sus obras. El diseño de este acanalado ofrece una apariencia mas estética y sobre todo en su aplicación aparente. El ahorro en volumen de concreto es otro factor importante tanto por costo así como por peso total del sistema. Es estibable (anidable) y traslapable y por consiguiente se optimiza el espacio en el transporte y en el sitio de construcción. Detalles Caracteristicas Usos Propiedades de Carga Descargas La Lámina acanalada Losacero 15 cumple tres funciones básicas: a) Plataforma de trabajo en la etapa de instalación, b) Cimbra permanente en la etapa de colocación del concreto, c) Acero de refuerzo principal en la…

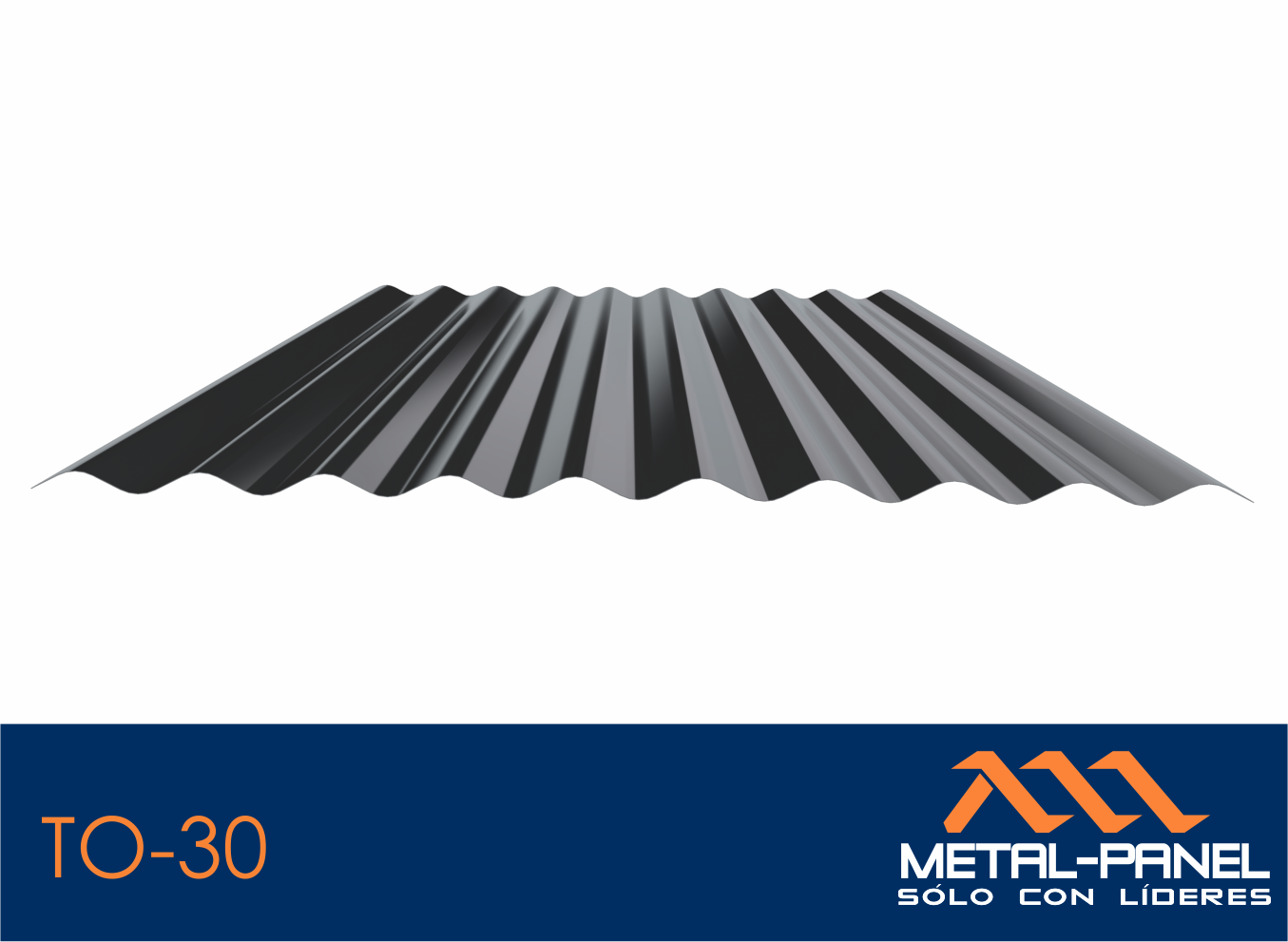

TO-30
TO – 30 Es un perfil ondular (sinusoidal) 100% rígido, fabricado en acero Extra Rígido (Full Hard) que le proporciona mayor resistencia estructural entre apoyos, ofreciendo una mayor economía en el costo total del proyecto. Por su ligereza facilita maniobras de transportación e instalación. Detalles Caracteristicas Usos Especificaciones Descargas Perfil Geometrico LaminaTO-30 Poder cubriente: 778.40 mm (30.645 plg) Peralte: 1.448 cm (0.57 plg) Acabados: Zintro, Zintro-alum y pintro. Largos: mínimo 2.44m y máximo 12m para facilidad de transporte. Este producto esta destinado para uso en construcciones rurales. Es fácil de instalar en cubiertas como en fachadas. Fabricado en acero de alta dureza Por su ligereza facilita las maniobras en transportación e instalación Pendiente mínima 20%, longiud máxima de vertiente 15.0mts Traslape mínimo recomendado 200mm (7.9″) Rango dimensional Disponible en calibre 28″ y 32″ Disponible con una longitud mínima de 2440mm (8′), 3050mm (10′), 3660mm(12′) Poder cubriente 77.8 cm (30.6″) Detalles…
TR-90
TR – 90 Es un perfil acanalado trapezoidal fabricado en planta mediante una roladora estacionaria a partir de un rollo de acero Ternium Zintro, Ternium Zintro Alum o Ternium Pintro, que por su gran peralte le permite librar grandes claros, lo cual se traduce en una disminución en la cantidad de apoyos. Por su configuración, este producto es fácilmente estibable (anidable) y traslapable. Detalles Caracteristicas Usos Especificaciones Descargas Perfil Geometrico Lamina TR-90 Poder cubriente de 9000 mm. (35.433 plg) Peralte: 6.3 cm (2.5 plg) Acabados: Zintro, Zintro-alum y pintro. Largos: mínimo 3.05m y máximo 12m para facilidad de transporte. Bodegas y techumbre para estacionamientos. Su bajo pesos por metro cuadrado hace que este acanalado sea un excelente remplazo para sus similares des asbesto o fibro-cemento teniendo ahorros considerables en la estructura de soporte. En techos se recomienda en vertientes no mayores a 25m y pendientes no menores del 6%. Espesores…
TO-725
TO – 725 Es un perfil acanalado ondular (sonusoidal) por roll-forming a partir de acero revestidoTernium Zintro, Ternium Zintro Alum o Ternium Pintro. Por su configuración, este producto es fácilmente estribable. Detalles Caracteristicas Usos Especificaciones Descargas Perfil Geometrico Lamina TO-725 Poder cubriente de 714.6 mm. (28.133 plg) Peralte: 1.905 cm (0.75 plg) Acabados: Zintro, Zintro-alum y pintro. Largos: mínimo 1.22m y máximo 12m para facilidad de transporte. De amplia aplicación en cubiertas y fachadas de granjas, granero, almacenes, viviendas, cubiertas semicirculares, silos y depósitos cilíndricos o cubiertas curvas mediante un combado previo en planta. Colores Blanco estándar, Blanco estándar Duraplus, Blanco ultra, Arena estándar, Arena estándar Duraplus, Azul rey, Azul militar Estándar, Silver Poly, Gris humo y Rojo Janitzio. Características Pendiente mínima 20%, longítud máxima de vertiente 15.0 mts. Traslape transversal mínimo 200 mm (7.9″) Este producto tiene aplicación sobre estructuras curvas mediante un combado heco en planta, bajo consulta…
TO-100
TO – 100 Anterior Siguiente Es un perfil ondular (sinusoidal) por roll-forming a partir de acero revestido Ternium Zintro, Ternium Zintro Alum o Ternium Pintro. Es el único producto que tiene la cualidad de poder ser combado y utilizado en techos curvos o semicirculares. Detalles Caracteristicas Usos Especificaciones Descargas Perfil Geometrico Lamina TO-100. Poder cubriente: Muros 1032.20 mm. (40.637 plg); Cubiertas 952.80 mm (37.511plg) Peralte: 1.905 cm (0.75 plg) Acabados: Zintro, Zintro-alum y pintro. Largos: mínimo 1.22m y máximo 12m para facilidad de transporte. Este producto esta dirigido a utilizarse en Cubiertas de Naves Industriales donde se requiere resistencia estructural y/o diseñar con pendientes bajas. Se aplica también en Bodegas y Fachadas Industriales, horizontales y Verticales. Colores Blanco estándar, Blanco estándar Duraplus, Blanco ultra, Arena estándar, Arena estándar Duraplus, Azul rey, Azul militar Estándar, Silver Poly, Gris humo y Rojo Janitzio. Características Pendiente mínima 20%, longítud máxima de vertiente…
R-101
Lamina R 101 Es un perfil acanalado de configuración trapezoidal fabricado en planta mediante una roladora estacionaria a partir de un rollo de acero Ternium Zintro, Ternium Zintro Alum o Ternium Pintro, diseñado para ser utilizado como cubierta de fijación expuesta. Detalles Caracteristicas Usos Propiedades de Carga Descargas Poder cubriente de 1008 mm. (39.685 plg) Peralte: 2.46 cm (0.9685 plg) Materiales: Acero Galvanizado, Acero Pintro, Aluminio e Inoxidable. Largos: mínimo 2.44m y máximo 12m para facilidad de transporte. Mediana capacidad estructural y de desagüe. • Puede colocarse en posición invertida en cubiertas compuestas. • Pendiente mínima 10% • Traslape transversal mínimo 300 mm (~12”) Muros. Cubiertas. Faldones de naves industriales. Bodegas. Construcciones en general. NOTAS: 1. (*) Separación entre apoyos máxima recomendada para una carga de 100 kg al centro del claro hasta un claro de 2 mts. Claros de 2 o más metros, se consideran dos cargas concentradas. 2. Las…
