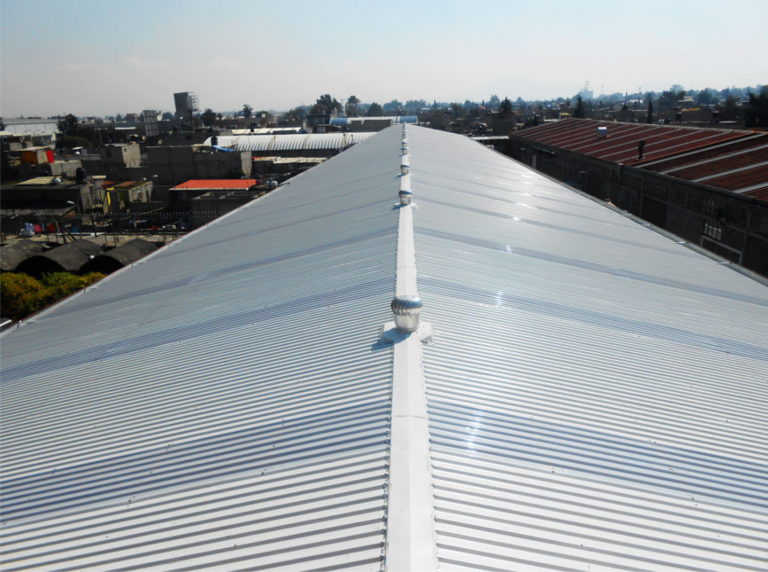

Il est un profil de configuration trapézoïdale nervurée plante fabriqué par un Cintrage fixes à partir d'un rouleau d'acier Ternium Zintro, Ternium Zintro Alum o Ternium Pintro, Elle a conçu pour être utilisé comme couverture fixation exposée.
Il est un profil de configuration trapézoïdale nervurée plante fabriqué par un Cintrage fixes à partir d'un rouleau d'acier Ternium Zintro, Ternium Zintro Alum o Ternium Pintro, Elle a conçu pour être utilisé comme couverture fixation exposée.
pouvoir opacifiant 1008 mm. (39.685 pLG)
Devers: 2.46 cm (0.9685 pLG)
matériels: Acier galvanisé, acier Pintro, Aluminium et acier inoxydable.
long: minimum 2.44m et maximum 12m pour faciliter le transport.
capacité structurelle et le drainage médian.
• Peut être placé vers le bas à l'envers en platelage composite.
• pente minimum 10%
• Overlap transversal minimum 300 mm (~ 12”)
NOTES:
1. (*) séparation maximale recommandée entre le support pour une charge, 100 kg au centre du clair
une clairière 2 mts. Claros 2 ou plus mètres, deux charges concentrées sont considérés comme.
2. Les charges d'aspiration du vent NO sont augmentés dans 33% être de charge accidentelle.
(Consulter le code du bâtiment local)
3. Les valeurs de la charge et l'aspiration du vent étaient limitées 300 kg / m2.
4. les valeurs ombrées sont limitées par une flèche maximale de L / 240.
5. Les propriétés et les capacités ont été calculées pour une qualité d'acier 37 (Fy = 2600 kg / cm2,
fb = 1560 Kg / cm2).
6. Les projets doivent être calculés par un ingénieur responsable pour répondre
codes, normes et procédures acceptées par l'industrie de la construction.
